"Modbus" tapo standartiniu pramoninio ryšio protokolu ir šiuo metu yra dažniausiai naudojama pramoninių elektroninių prietaisų sujungimo priemonė. Modbus leidžia palaikyti ryšį tarp daugelio prie to paties RS-485 tinklo prijungtų įrenginių, pavyzdžiui, sistemos, kuri matuoja temperatūrą ir drėgmę ir perduoda rezultatus į kompiuterį. Modbus dažnai naudojamas priežiūros kompiuteriui sujungti su nuotolinio terminalo įrenginiu (RTU) priežiūros valdymo ir duomenų rinkimo (SCADA) sistemose.

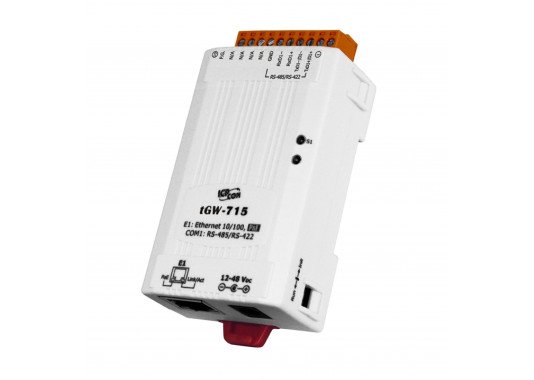

tGW-700 yra "Modbus TCP" ir RTU/ASCII šliuzas, leidžiantis "Modbus/TCP" kompiuteriui bendrauti su nuosekliaisiais "Modbus RTU/ASCII" įrenginiais per "Ethernet" tinklą ir panaikinantis senųjų nuosekliojo ryšio įrenginių kabelio ilgio apribojimus. Modulį galima naudoti porinio sujungimo programai (taip pat nuosekliojo tilto arba nuosekliojo tunelio programai) sukurti, tada jis gali nukreipti duomenis per TCP/IP tarp dviejų nuosekliųjų Modbus RTU/ASCII įrenginių, o tai naudinga jungiant pagrindinius kompiuterius, serverius arba kitus nuosekliuosius įrenginius, kurie naudoja Modbus RTU/ASCII protokolus ir patys neturi Ethernet ryšio galimybių.
Naujoji "read-cache" funkcija, įtraukta į 1.4.1 programinės įrangos versiją, naudojama ankstesnėms užklausoms ir atsakymams saugoti tGW-700 modulio atminties buferyje. Kai kiti HMI/SCADA pagrindiniai valdikliai siunčia tas pačias užklausas į tą patį RTU pavaldųjį įrenginį, iškart grąžinamas talpyklos atsakymas. Ši funkcija gerokai sumažina RS-485 magistralės ryšio apkrovą, užtikrina greitesnius TCP atsakymus ir pagerina visos sistemos stabilumą.
Techninės savybės
- Palaiko "Modbus TCP/UDP" pagrindinį ir pavaldųjį įrenginius
- Palaiko Modbus RTU/ASCII pagrindinį ir pavaldųjį įrenginius
- Didž. TCP jungčių (master) vienam nuosekliajam prievadui: 32
- Skaitymo talpykla užtikrina greitesnį Modbus TCP/UDP atsaką
- Palaikomas UDP atsakiklis, skirtas įrenginiui surasti (UDP paieška)
- Statinio IP arba DHCP tinklo konfigūracija
- Mažytis žiniatinklio serveris konfigūravimui (HTTP)
- Leidžia automatiškai valdyti RS-485 kryptį
- Gnybtų bloko jungtis, kad būtų galima lengvai prijungti laidus
- Ekonomiškas "Modbus" šliuzas
| SĄSAJOS | |
| Standartinė komplektacija | 1 x Ethernet (10/100 Base-TX, 8-pin RJ-45) ir 1 x RS-422/RS-485 |
| BENDRA | |
| Darbinė temperatūra | -25 °C ~ +75 °C |
| Tvirtinimas | ant DIN bėgelio |
| Korpusas | Plastikas |
| Išmatavimai | 52 x 95 x 27 mm |
