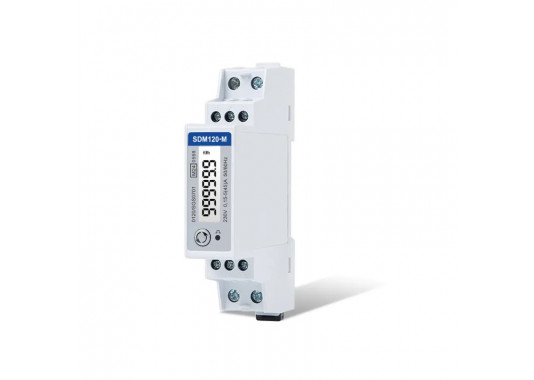

Vienfazis elektros skaitiklis SDM120

SDM120Modbus – tai ekonomiškas sprendimas mažos srovės stiprumo grandinių (45 A) matavimui. SDM120 serijos prietaisai veikia tiesiogiai prijungti prie kintamosios srovės grandinės, kurios maksimali apkrova yra 45 A.

SDM120Modbus matuoja platų parametrų spektrą, įskaitant įtampą, srovę ir galios koeficientą.

Taip pat yra 3 modeliai, priklausomai nuo reikalingos išvesties: tik impulsinė išvestis (SDM120-Pulse), Modbus RTU (SDM120-Modbus) ir MBus (SDM120-MBus). Visi SDM120 matuokliai yra įmontuoti į 1 modulio DIN bėgelio korpusą. Jie taip pat komplektuojami su uždaromais gnybtų dangteliais, kad būtų užkirstas kelias bet kokiam jungčių sugadinimui.

Savybės

• 45 A, vienfazis, tiesioginis prijungimas
• MID sertifikuotas (B ir D)
• Dviejų krypčių kW ir kWh matavimas
• Konfigūruojamas impulsinis išėjimas (įvežimas, išvežimas, grynasis kWh)
• Galimi RS485 Modbus arba M-bus variantai
• Daugialypiai matavimai
• Paprastas nustatymas ir valdymas

Rodomi parametrai

• Įtampa (V)
• Srovė (A)
• Veiksmoji galia (kW)
• Galios koeficientas (PF)
• Dažnis (Hz)
• Suvartojama veiksmoji energija (kWh)
• Pateikiama veiksmoji energija (kWh)
• Bendra veiksmoji energija (kWh)
• Galia nuo 0 iki 12 kW
• Reaktyvioji galia nuo 0 iki 12 kVA

Galimi variantai

• SDM120-Pulse – 45 A, tiesioginis prijungimas. Tik impulsinis išėjimas
• SDM120-Modbus – 45 A, tiesioginis prijungimas. RS485 Modbus RTU ir impulsinis išėjimas
• SDM120-MBus – 45 A, tiesioginis prijungimas. MBus ir impulsinis išėjimas
