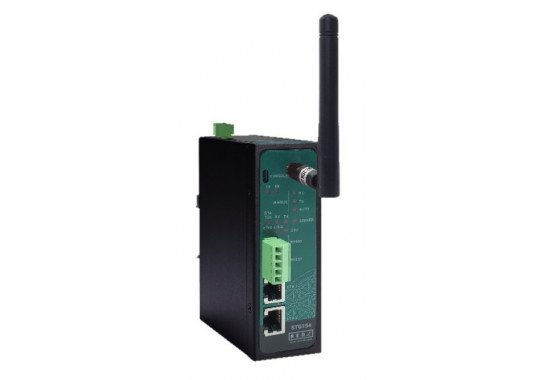

WMBus – Modbus TCP/RTU Gateway STG154

STG serijos WMBus šliuzai gali sukurti wireless WMBus radijo tinklą ir sujungti nuosekliuosius ir (arba) ETH pagrįstus įrenginius su belaidžiais MBus įrenginiais. Visas ryšys gali būti palaikomas radijo dažnių tinklu pagal WMBus standartą. STG serijos WMBus šliuzai gali veikti kaip TCP ir WMBus šliuzas, kaip TCP serveris, TCP ir WMBus šliuzas, kaip TCP klientas, arba nuoseklusis ir WMBus šliuzas - viskas viename įrenginyje. Tipinės taikymo sritys: Automatizuotas skaitiklių rodmenų nuskaitymas, namų, pastatų ir pramonės automatizavimas, belaidžiai jutikliai, telemetrija.

REDZ plačiajuostės elektros linijos (BPL) jungtis leidžia įrenginiui bendrauti visiškai skaidriu TCP/IP standartu per žemos įtampos elektros linijas ir lengvai sujungti TCP/IP pagrįstus terminalus nenaudojant papildomų kabelių.


Savybės

• Platus 5-60 V nuolatinės srovės maitinimo šaltinio įvesties diapazonas
• Palaiko 2 x 10/100Base-T(X) prievadus
• Palaiko visišką / pusiau dvipusį, automatinį MDI/MDI-X kiekviename prievade
• Palaiko 1 x RS232 ir 1 x RS485 nuosekliąją jungtį iki 921600 Baud
• Integruota žiniatinklio sąsaja, kad būtų paprasta naudoti
• 3 pagrindinės įrenginio funkcijos
• WMBus OMS konverteris į Modbus TCP
• WMBus OMS konverteris į Modbus RTU konverterį
• Skaidrusis režimas (WMBus paketų siuntimas ir gavimas į/iš TCP/IP arba nuosekliąją pusę)
• Neribotas WMBus prietaisų prijungimo skaičius
• Iki 20 įrenginių jungčių, kai konvertuojama į Modbus TCP arba RTU
• Belaidės MBus (WMBus) radijo dažnio (RF) ryšys 868 MHz dažniu
• Konfigūruojamas WMBus įrenginio režimas (skaitiklis arba kitas įrenginys)
• Konfigūruojamas WMBus ryšio režimas (S1, S2, T1, T2, R2, C1, C2...)
• WMBus radijo ryšio galios lygis Konfigūruojamas (nuo -8 dBm iki 14 dBm)
• AES priimtų kadrų dekodavimas (5 režimas), iki 16 įrenginių
• Lengva sekti WMBus duomenų paketus žiniatinklio sąsajoje
• Programinės įrangos atnaujinimas per žiniatinklį
• Platus darbinės temperatūros diapazonas nuo -40 iki 85 °C
